Концевые переключатели — это элементы автоматики, которые ограничивают ход откатных ворот, предотвращая их переразгон и механические удары. Заводские концевики стоят недёшево, а иногда они плохо защищены от влаги и мороза. Сделать магнитные концевые переключатели своими руками несложно: потребуется немного радиодеталей, пара герконов и магниты.

Принцип работы и предыстория

Магнитный концевой переключатель работает на основе геркона (герметизированного контактного элемента). При поднесении магнита контакты внутри геркона замыкаются (или размыкаются).

• Магнит крепится на створке ворот.
• Геркон закрепляется на раме или внутри корпуса возле приводного механизма.
• Когда магнит проходит мимо геркона, срабатывает сигнал «стоп» или «конец хода».

Такой вариант надёжнее механических концевиков: нет движущихся частей, нечему изнашиваться, а срабатывание происходит бесконтактно.

В моем приводе для откатных ворот были изначально установлен механический переключатель и во первых он почти сразу начал глючить и приходилось подходить и дергать его туда сюда, чтобы он опять начал нормально работать, а во вторых зимой снег и наледь заставляют срабатывать такой переключатель когда не нужно. Так как мой привод так же поддерживает работу с простыми магнитными переключателями, а герконы у меня были, я решил подобрать магниты и сделать самодельные магнитные переключатели для откатных ворот.

Что потребуется

• Герконы — можно взять готовые датчики СМК от сигнализации (например, для дверей и окон, есть уличные исполнения или достать из них геркон и делать по тому же плану, как с магнитами).

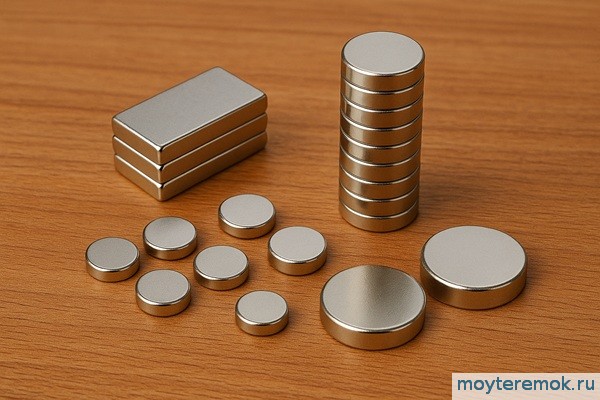

• Магниты — подойдут неодимовые, лучше цилиндрические или прямоугольные. Подобрать можно в магазине магнитов ММК. Не стоит брать слишком большие.
• Пластиковый корпус для защиты геркона (коробка от предохранителя, распаечная коробка или 3D-печатная деталь).
• Провода и герметичный ввод (кабельный сальник или герметик).
• Крепёж — саморезы, стяжки или кронштейны.
• Эпоксидный клей или термоклей для фиксации.

Схема подключения

Обычно у блока управления воротами есть входы «концевик открыто» и «концевик закрыто».

• Подключаем один геркон к входу «открыто».
• Второй геркон — к «закрыто».
• Магниты устанавливаем на воротах так, чтобы при достижении крайнего положения створки они проходили рядом с датчиком.

В простейшем варианте используется нормально-замкнутый геркон. При приближении магнита он размыкает цепь, и контроллер понимает, что створка достигла конца. Перед выбором геркона проверьте как работает ваш привод. Мой например наоборот работает с нормально-разомкнутыми герконами и его нужно просто переключить на работу с магнитными переключателями.

Пошаговая инструкция сборки

1. Подготовка корпусов
   • Возьмите небольшую пластиковую коробочку.
   • Просверлите отверстие под кабельный ввод.
   • Внутри корпуса разместите геркон.
2. Фиксация геркона
   • Геркон нужно зафиксировать так, чтобы он не вибрировал.
   • Лучше всего залить его эпоксидкой или хотя бы термоклеем.
3. Вывод проводов
   • Подключите провода к выводам геркона.
   • Для надёжности изолируйте термоусадкой.
   • Пропустите провод через сальник и герметизируйте.
4. Установка магнитов
   • Магниты закрепите на створке ворот болтами или приклейте.
   • Убедитесь, что они проходят на расстоянии 5–15 мм от корпуса геркона.
5. Регулировка
   • Перемещайте магниты, пока ворота не будут останавливаться точно в нужных точках.
   • После настройки закрепите всё окончательно.

Советы по защите и надёжности

• Лучше использовать герконы в стеклянной оболочке, они долговечнее.
• Для уличной эксплуатации обязательно делайте герметизацию. Влага — главный враг таких датчиков.
• Если в вашем регионе сильные морозы, берите герконы с рабочим диапазоном до −40 °C.
• При желании можно поставить два геркона параллельно для резервирования.
• По возможности можно использовать экранированные кабели, чтобы избежать ложных срабатываний.

Преимущества самодельного решения

• Дешевле заводских аналогов в 3–5 раз.
• Простота ремонта: в случае поломки легко заменить геркон или магнит.
• Можно подогнать под свои размеры корпуса.
• Повышенная надёжность — отсутствие механических деталей.

Итог: сделать магнитные концевые переключатели для откатных ворот своими руками вполне реально. Достаточно пары герконов, магнитов и аккуратной герметичной сборки. В итоге получаются долговечные и надёжные датчики, которые будут исправно работать круглый год.
